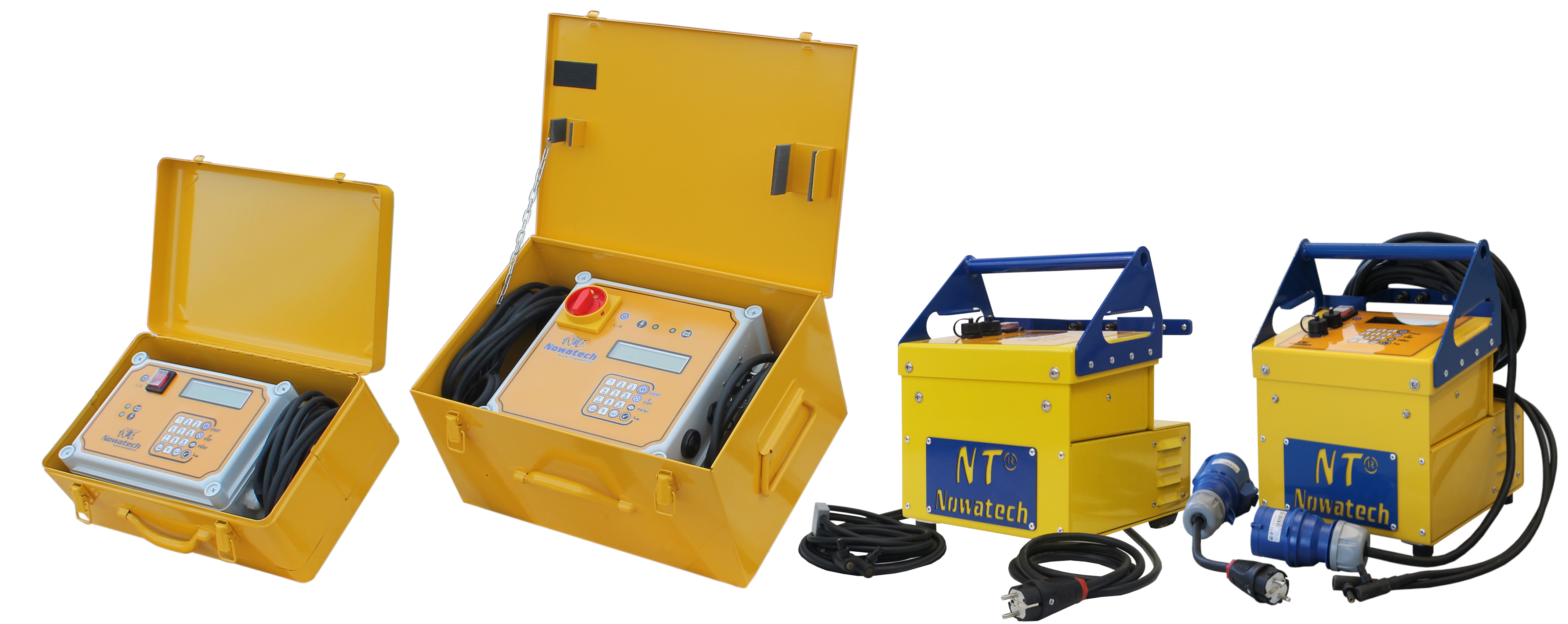

Zgrzewarki Elektrooporowe


Generacja I

1



Informacje ogólne

Zgrzewarki elektrooporowe to uniwersalne urządzenia służące do łączenia rur i kształtek z tworzyw termoplastycznych (PE, PP, PVDF) metodą oporową przy wykorzystaniu kształtek elektrooporowych. Znajdują one szerokie zastosowanie przy budowie oraz naprawach gazociągów, wodociągów, kanalizacji, instalacji przemysłowej itp.

Wszystkie modele uniwersalnych zgrzewarek produkcji Nowatech wyposażone są w standardowo w następujące funkcje:

  • Automatyczne sterowanie
  • Sygnalizację optyczną i akustyczną przebiegu procesu zgrzewania.
  • Automatyczną kompensację czasu zgrzewania w zależności od temperatury otoczenia.
  • Elektroniczny system sterowania, który na bieżąco w czasie rzeczywistym reaguje na zmiany parametrów zasilania.
  • Automatyczne ustawienie napięcia i czasów cyklu w zależności od rodzaju kształtki.
  • Możliwość programowania parametrów pracy:
  • tryb automatyczny stosując skaner kodów kreskowych,
  • tryb automatyczny przez wprowadzenie cyfrowego barkodu z kodu kreskowego,
  • tryb manualny (ręczny) przez wprowadzenie parametrów napięcia i czasu z kształtki,
  • tryb „jak ostatnio” - programowanie automatyczne z wykorzystujące nastawy ostatniego zgrzewu.
Parametry techniczne ZE-N I GENERACJA
Typ: ZERN-800 PLUS ZEEN-800 PLUS ZERN-2000 PLUS ZEEN-2000 PLUS ZERN-3000 ZEEN-3000
Pobierz kartę katalogową:
Orientacyjny zakres zgrzewanych średnich* ~Ø160 ~Ø400 ~Ø500(~Ø630**)
Zasilanie: AC~230 [V], 50[Hz] (+10/-15)%
Maksymalna moc kształtki ~ 1450 [W] ~ 3000 [W] ~ 3600 [W]
Ciężar 13 [kg] 21 [kg] 18 [kg]
Wymiary 390x240x160 [mm] 430x280x180 [mm] 270x260x330 [mm]
Napięcie zgrzewania 8-44 [V] 8-48 [V]
Czas zgrzewania Nastawa co 1 sekundę
Czas studzenia Nastawa co 1 sekundę
Temperatura pracy -5 / +40 °C
Końcówki wymienne kątowe Ø4, Ø4.7
Stopień ochrony IP 54
Skaner/czytnik kodów kreskowych Opcja
Pamięć ✘ 3000 zgrzewów ✘ 3000 zgrzewów ✘ 500-700 zgrzewów
Możliwość wydruku protokołu ✘ ✔ ✘ ✔ ✘ ✔
Zalecany agregat prądotwórczy 3 [kW] 5 [kW] 6 [kW]
Wbudowany akumulator ✘ ✘ ✘ ✘ ✘ ✘
Możliwość transmisji danych na pendrive ✘ ✘ ✘ ✘ ✘ ✘
Komunikacja z PC Kabel USB
Przypomnienie o ważności kalibracji ✔ ✔ ✔ ✔ ✔ ✔
Automatyczna kompensacja czasu zgrzewania ✔ ✔ ✔ ✔ ✔ ✔
Fukncja traceability ✘ ✔ ✘ ✔ ✘ ✔
Język obsługi PL, ENG, RU, GER, HU, FR, RO, NO, IT, RO, LT, ESP, CZ, SK
Możliwość wyłączenia funkcji traceability ✘ ✔ ✘ ✔ ✘ ✔
Możliwość ręcznego programowania ✔ ✔ ✔ ✔ ✔ ✔
Dostępne porty USB typ A, USB typ B, M12
Możliwość aktualizacji oprogramowania przez użytkownika ✔ ✔ ✔ ✔ ✔ ✔
Możliwość manualnego wprowadzania dodatkowego tekstu ✘ ✘ ✘ ✘ ✘ ✘
Możliwość manualnego wprowadzania współrzędnych GPS dla zgrzewu ✘ ✘ ✘ ✘ ✘ ✘
Wyświetlacz LCD ✘ ✘ ✘ ✘ ✘ ✘
Aplikacja SMART WELD do zdalnej obsługi ✘ ✘ ✘ ✘ ✘ ✘
Możliwość wyłączenia rejestracji zgrzewów i GPS ✘ ✘ ✘ ✘ ✘ ✘

* Zakres zgrzewanych średnic jest wielkością orientacyjną (informacyjną) gdyż kształtki dla tych samych średnic, ale różnych producentów mogą posiadać znacząco różne wartości wymaganej mocy grzejnej. Zgrzewarki elektrooporowe Nowatech są urządzeniami uniwersalnymi pozwalającymi zgrzewać kształtki różnych producentów.
** Pod warunkiem zachowania pełnego czasu studzenia pomiędzy lewym a prawym uzwojeniem kształtki.
